TOKINA | 蒸着干渉標準フィルター＆標準ミラー 1

蒸着干渉標準フィルター＆標準ミラー【1】　

●バンドパスフィルター（BP）

Bandpass Filter

特定の波長範囲のみ透過する単色性の良いフィルターです。
主波長（λmax）は400nm～800nm間10nm毎（400nm、410nm・・・790nm、800nm）の41タイプが準備されています。

商品記号例
BP-40（主波長400nmのバンドパスフィルター）
BP-44（主波長440nmのバンドパスフィルター）
BP-69（主波長690nmのバンドパスフィルター）
[※主波長値（nm）の1/10の数値がBPの後についています]

〈ご注意〉■2次光透過について
主波長の長波長側の約2倍の波長値に2次透過帯が発生いたします。
主波長の短波長側の約2/3の波長値に2次透過帯が発生いたします。

製作波長範囲（nm）	主波長公差（nm）	透過率（％）	半値幅（nm）	1/10値幅（nm）	阻止域仕様
390～410	±3	30以上	16以下	55以下	中心波長の約2倍に中心透過率の約1/3の副透過帯。
411～470	±3	30以上	12以下	45以下
471～600	±3	30以上	12以下	40以下
601～700	±3	30以上	12以下	45以下
701～800	±4	30以上	25以下	55以下	1.0%以下

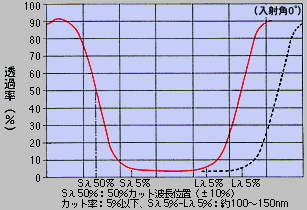

●ブロッキングカットフィルター（BC）

Blocking Cut Filter

特定の波長帯（100～150nm）をカットするフィルターで、短波長側の50％位置のカット波長（Sλ50％）が450、500、550、600nmの4タイプがあります。

商品記号例
BC-450　（Sλ50％が450nmのフィルター）

〈ご注意〉
　

1.	このフィルターは長波長側の透過（副透過）はコントロールして製造いたしておりません。ブロッキング帯（短波長側5％位置Sλ5％と長波長側5％位置Lλ5％の間）は約100～150nmとお考えください。
2.	このフィルターの可視光域での短波長側の透過率は85％以上ですが、BC-60については400～450nm間で約30％程度の吸収帯が生じます。

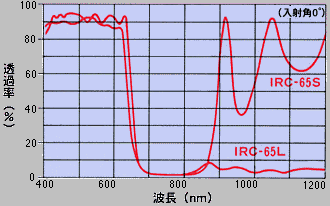

●近赤外カットフィルター（IRC）

Infrared Cut Filter

可視光を透過し、近赤外をカットするフィルターで、カット率50％のポイントを650nm（±10nm）に設定してあります。
白板基板を使用したタイプのIRC-65Sでは、850nm以上では副透過帯が発生します。
この副透過帯を抑えるため、熱線吸収フィルターを基板に使用したIRC-65Lとの2種類があります。
